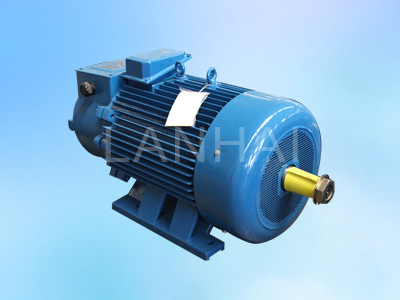

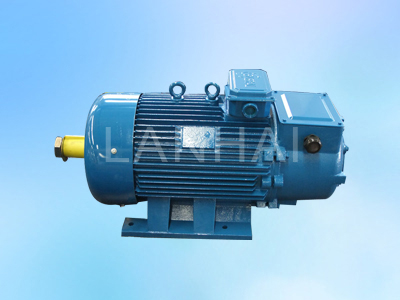

6 型號說明:
7 輸出功率和轉速
基準工作制(S340%)時的額定輸出功率和同步轉速見下表:(籠型電動機制造粗線框內的規格)
額定功率(KW) |
*大轉矩/額定轉矩 |
≤5.5 >5.5~11 >11 |
2.3 2.5 2.8 |
8 基準工作制時,YZR系列電動機在額定電壓下的*大轉矩對額定轉矩之比的保證值見下表:
機座 |
同步轉速 | ||||
1000 | 750 | 600 | |||
112M | 1.5 | ||||
132 | M1 | 2.2 | |||
M2 | 3.7 | ||||
160 | M1 | 5.5 | |||
M2 | 7.5 | ||||
L | 11 | 7.5 | |||
180L | 15 | 11 | |||
200L | 22 | 15 | |||
225M | 30 | 22 | |||
250 | M1 | 37 | 30 | ||
M2 | 45 | 37 | |||
280 | S | 55 | 45 | 37 | |
M | 75 | 55 | 45 | ||
315 | S | 75 | 55 | ||
M | 90 | 75 | |||
355 | M1 | 90 | |||
L1 | 110 | ||||
L2 | 132 | ||||
400 | L1 | 160 | |||
L2 | 200 |
額定功率(KW) |
*大轉矩/額定轉矩 | 堵轉轉矩/額定轉矩 |
≤5.5 >5.5~11 >11 |
2.0 2.3 2.5 |
2.0 2.3 2.5 |
工作制及技術數據:
1 電動機的額定電壓為380V,額定電流為50Hz。
2 電動機適用于斷續周期性負荷,根據負荷的不同性質,電動機的工作制分為:
(1)斷續周期性工作制(S3):

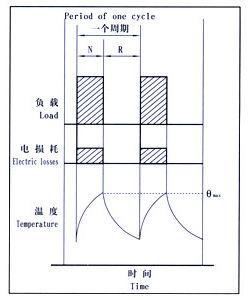

是一系列相同的工作周期,每一周期包括一段恒定負載運轉的時間和一段停止并斷能的時間(見下圖),在這種類型中,每一周期的起動電流應對電動機的溫升無明顯的影響;每10分鐘為一工作周期,即每小時起動六次。
工作方式 | 起制動狀態 | 熱等效起動次數 | |||
每小時起動次數 | 每小時點動次數 | 每小時制動次數 | 每小時制動并反轉次數 | ||
S3 | 6 | 0 | 0 | 0 | 6 |
S3 | 4 | 8 | 0 | 0 | |
S3 | 2 | 8 | 2 | 0 | |
S4 | 150 | 0 | 0 | 0 | 150 |
S4 | 100 | 200 | 0 | 0 | |
S5 | 80 | 0 | 80 | 0 | |
S5 | 65 | 130 | 65 | 0 | |
S5 | 30 | 160 | 30 | 30 | |
S4 | 300 | 0 | 0 | 0 | 300 |
S4 | 200 | 400 | 0 | 0 | |
S5 | 160 | 0 | 150 | 0 | |
S5 | 130 | 160 | 130 | 0 | |
S5 | 60 | 320 | 60 | 60 | |
S4 | 600 | 0 | 0 | 0 | 600 |
S4 | 400 | 800 | 0 | 0 | |
S5 | 260 | 0 | 320 | 0 | |
S5 | 260 | 520 | 260 | 0 | |
S3 | 120 | 640 | 120 | 120 |
折算方法: 點動(*終速度不超過額定轉速的25%)四次相當于一次全起動;電制動(制動到額定轉速的1/3)一次相當于0.8次全起動。
4、電動機的基準工作方式為S3-40%,各工作制下電動機的技術數據見下表。電動機銘牌數據一般按基準工作制供給,如用戶有特殊要求則按用戶供給數據。當電動機需要按S2~S5工作制之外的方式運行時,需與本公司協商。
安裝及安裝形式 | 代號 | 可供的機座 | 軸伸 |
1M1001 | 112~160 | 一端圓柱軸伸 | |
1M1003 | 180~400 | 一端圓錐軸伸 | |
1M1002 | 112~160 | 兩端圓柱軸伸 | |
1M1004 | 180~400 | 兩端圓錐軸伸 | |
1M3001 | 112~160 | 一端圓柱軸伸 | |
1M3003 | 180~315 | 一端圓錐軸伸 | |
1M3011 | 112~160 | 一端圓柱軸伸 | |
1M3013 | 180~315 | 一端圓錐軸伸 |

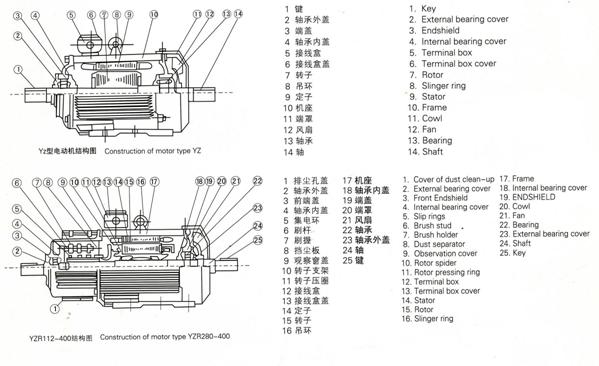

電動機的軸伸可以按用戶提出的尺寸或要求制造。 傳動方式:電動機采用聯軸器或正齒輪傳動,若采用正齒輪傳動時,其齒輪節圓*小直徑應不少于軸伸直徑的2倍。 電動機定子出線盒位于電動機頂部,可沿電動機兩側方向出線,轉子可以從端蓋的兩側出線。 電動機零部件名稱:如下圖

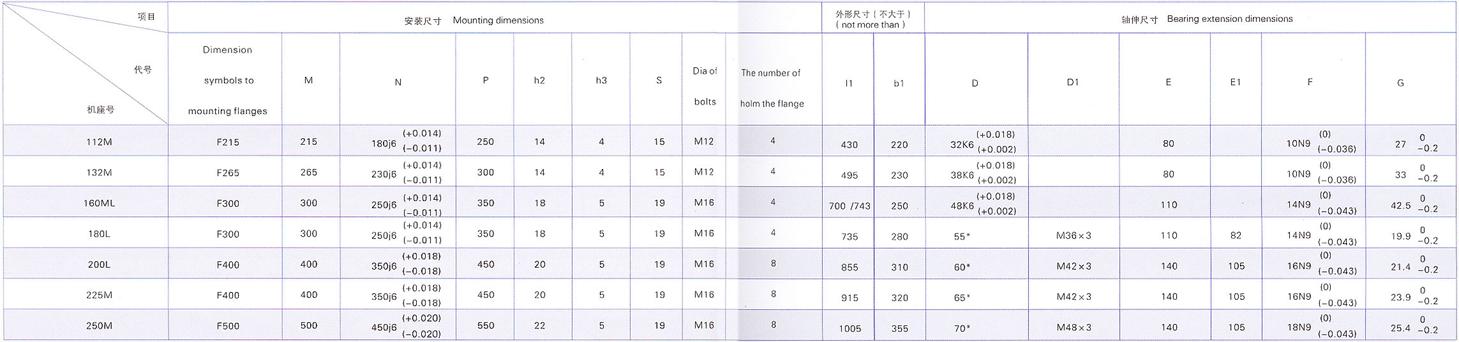

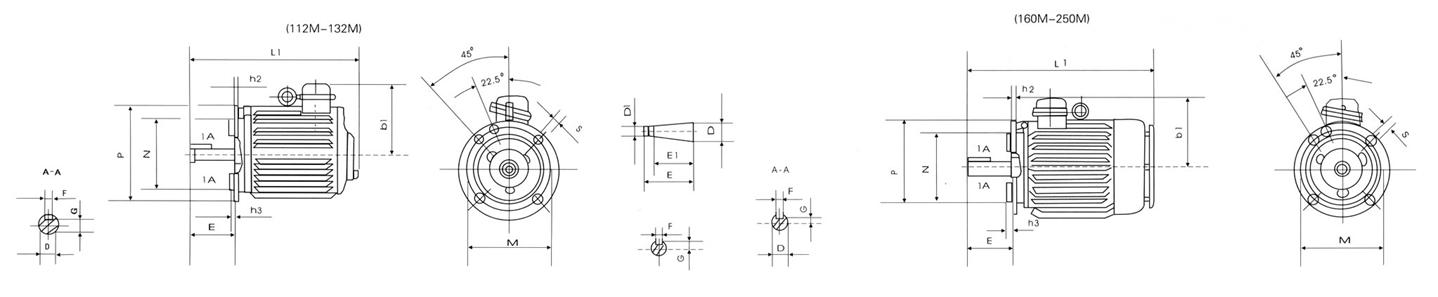

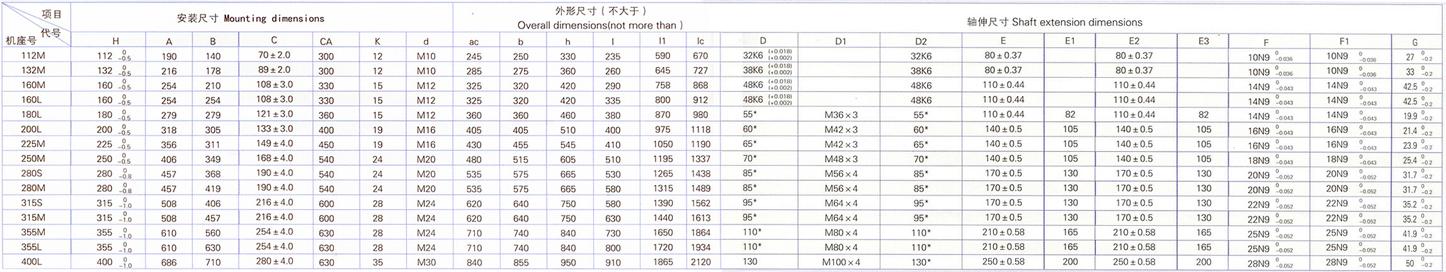

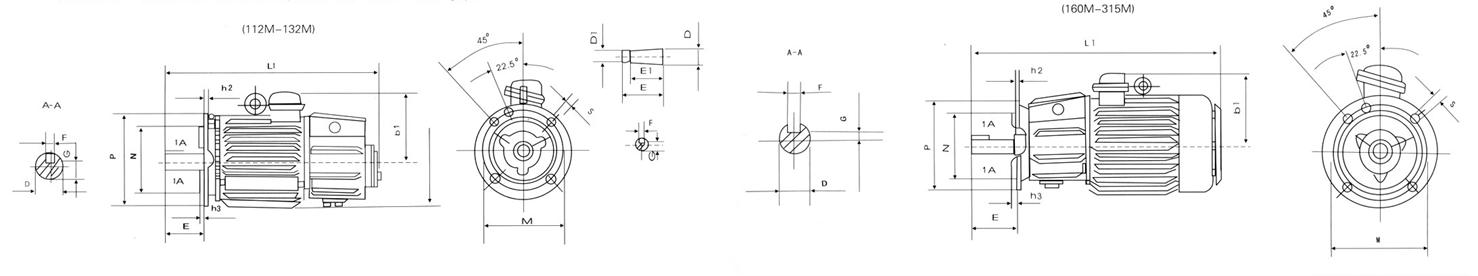

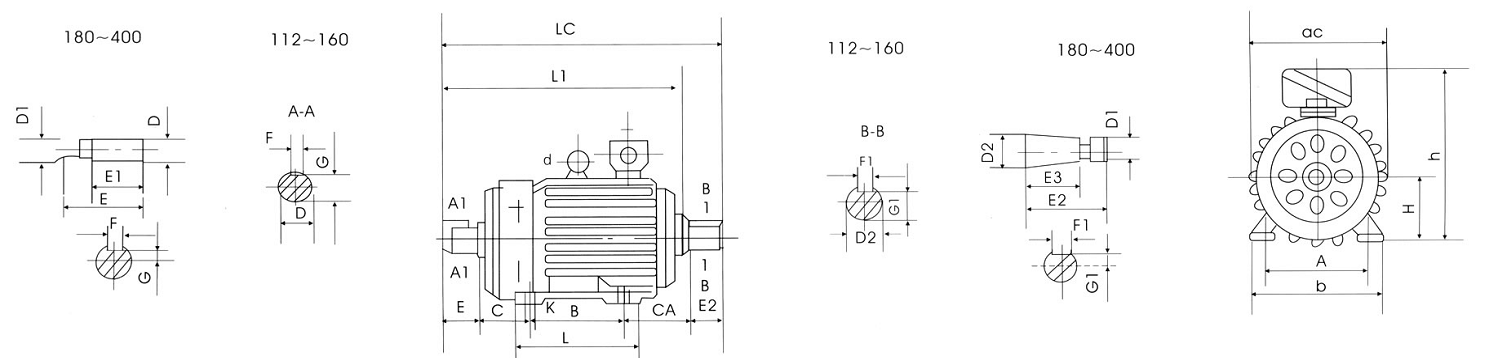

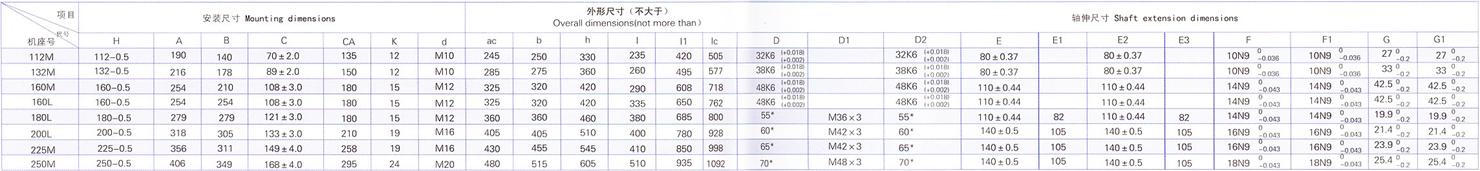

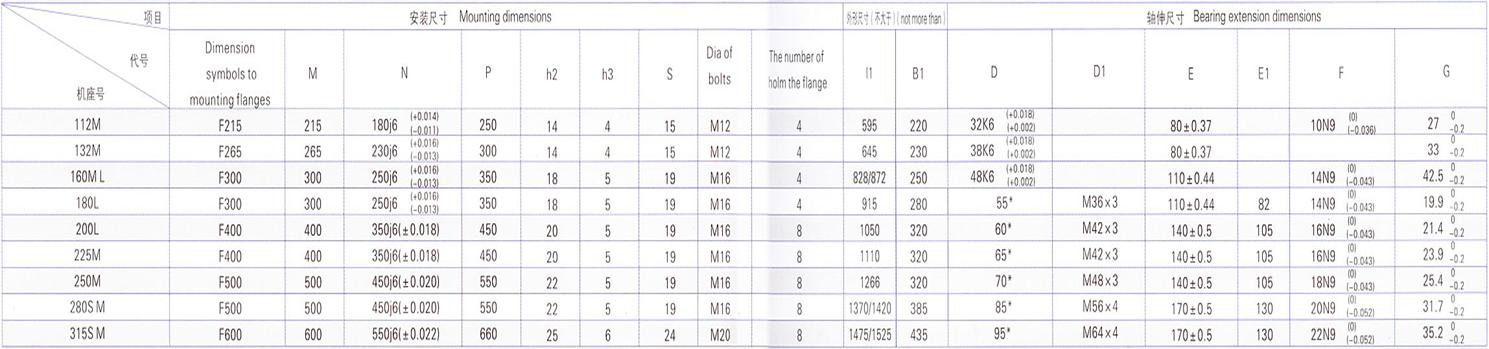

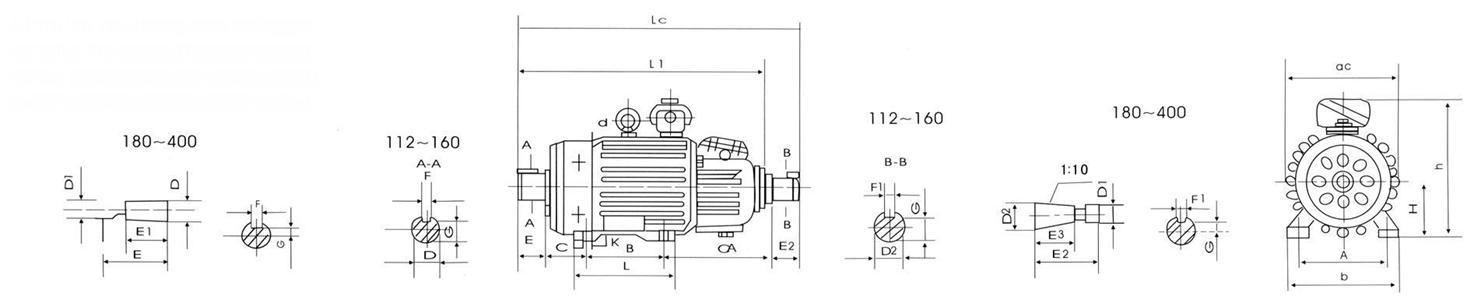

安裝及外型尺寸:
